一、用 途
我公司生產的粉粒物料運輸車(散裝水泥車)采用二類定型汽車底盤改裝而成，主要用于建筑工地，也可運送物理性質類似煤灰的粉粒物料。
二、主要技術參數及性能

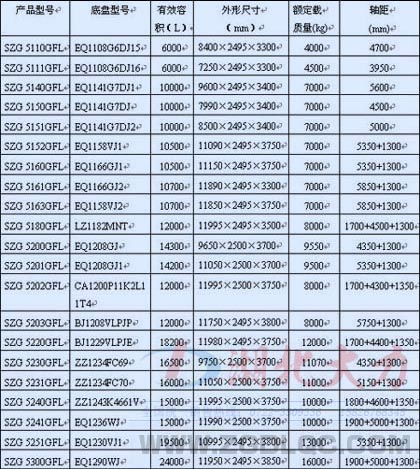

1、主要技術參數
2、卸料性能
卸料高度：25~30m；卸料效率：1.2T/min；剩料率：≤0.3%
三、工作原理
利用本車動力驅動空氣壓縮機，將壓縮空氣經管道送入密封罐體下部的氣室，使氣室流態化床上的粉粒體懸浮成流態狀，當罐內壓力達到額定值時，打開卸料閥，流態化物料通過管道流動而進行輸送。
四、基本結構
1、汽車底盤：采用東風載重汽車底盤，在改裝后，其整車性能與原車相同，使用操作時應按載貨汽車使用說明書進行操作。
2、取力箱：裝于變速箱左側，為氣動內齒輪嚙合傳動式，主要功能是將發動機動力取出，通過傳動軸傳遞給空氣壓縮機。
3、空氣壓縮機：為無油潤滑擺動式空壓機，其額定轉速為1000r/min，額定壓力為196kPa時，排氣量為8.0m3/min。（空壓機不同，參數見標牌）。

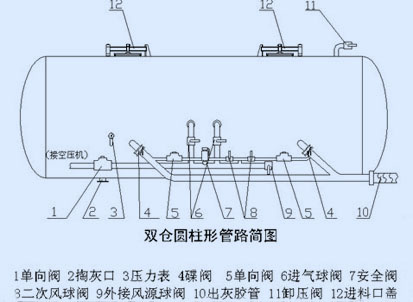

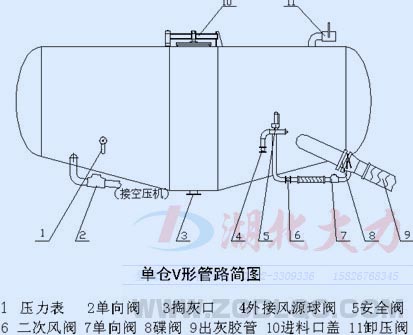

4、空氣管道：包括進氣、配氣、卸壓、二次風等四部分。進氣管道接通空壓機與罐體下部氣室，管道上裝有止回閥，阻止罐體內空氣倒流進入空壓機。配氣管道上裝有紅色的安全閥，中間氣室進氣管，壓力表及外接風源接管。卸壓管道，使大氣和罐體內部相通，由一球閥控制。二次風管道，使罐體下部氣室下卸料管道相通，由一球閥控制，用來疏通管道。
5、罐體：密封的裝載物料容器。上方有人孔，走臺，用于裝料及維修人員進入罐內；下方有扶梯兼擋泥板及底架，底架用于連接罐體與汽車大梁。罐內有隔開的空氣室，氣室由滑板、多孔板及特制帆布組成，以便空氣與粉粒體混合并形成流態狀。
6、卸料裝置：可將裝料罐體與儲存塔（倉）管道相連，由蝶閥控制，用于輸送物料。
五、操作規程
（一）、裝料
1、打開人孔前，務必先打開卸壓閥，查看罐內壓力是否與大氣壓力相同，即壓力表值為零。
2、打開人孔后，查看罐內是否有結塊粉粒體，特別是裝過粉粒體且有較長時間未使用的罐體，要仔細查看，將結塊粉粒體清除。
3、將物料裝入罐內。
4、裝料完畢后，由于進料口密封圈積有粉粒，應清掃干凈方可關閉進料口，確保密封性能。
（二）、卸料
1、將卸料管接到所需接的地方,保證密封可靠。
2、關閉卸料閥、卸壓閥、外接風閥及二次風閥
3、啟動發動機，在剎車壓力達392kPa時，踏下離合器踏板，將駕駛室內的取力箱氣動開關閥手柄拉出，使取力箱掛擋，然后緩緩放開踏板，使空氣壓縮機運轉平穩，方可將手油門加大，使其轉速達到額定轉速,向罐內氣室充氣。
4、當罐內壓力即壓力表讀數為196kPa時，打開卸料蝶閥，在輸送過程中，若壓力上升，欲超過196kPa時，說明管道堵塞。
5、控制手油門，使卸灰壓力保持145-165kPa，一般卸料速度1.2T/min，當卸灰完畢時，罐內壓力降到9.8-19.6kpa，此時應打開二次風球閥，使卸灰管道全部疏通。
6、放松手油門，踩下離合器踏板，分離取力器，使空壓機停止轉動。
7、打開卸壓閥，將罐體內剩余壓縮氣體排出，使罐內壓力等于大氣壓，并可避免在打開進料口時發生"掀蓋"事故。
8、在水平距離5米，輸入高度超過15米時，在打開蝶閥卸料之后，接著應打開二次風球閥，以稀釋粉粒體濃度，提升卸灰高度。
六、維護與安全
（一）、維護與保養
1、汽車底盤：按所選用的汽車底盤使用說明書規定進行。
2、空壓機：按空壓機說明書規定進行。
3、取力器：經常注意定期檢查其潤滑情況，運行狀況，如有異常響聲應查明其原因及時排除，每年應檢查一次齒輪嚙合及磨損情況，不可超速運行。
4、氣路：應經常檢查密封情況，如有漏氣及時排除；經常查看各閥工作情況，若失靈應修理或拆換；安全閥保證在壓力為 196 kPa時，不得使罐體壓力超過196kPa。
5、罐體：定期檢查罐體焊縫是否有漏氣、漏灰現象，如發現有此現象，應及時進行焊補。
6、罐體氣室：經常查看氣室帆布，若受潮濕不透氣或破損，應及時拆換；檢查氣室壓條是否壓實，若有漏氣現象，將影響卸料效果，應及時排除。
（二）、安全技術
1、每次揭開進料口蓋之前，應先打開卸壓閥，排出罐內余氣，以免發生傷人事故。
2、經常注意壓力表是否工作正常，嚴防壓力表失靈而超壓發生罐體爆炸。
3、經常查看安全閥，保證在196kPa時開始卸料，不得使罐內壓力超過196kPa。
4、經常查看轉速表是否工作正常，以免超轉而損壞空壓機及取力箱。
5、經常傾聽取力箱及空壓機轉動聲音,若有異常響聲，應立即停機排除故障。

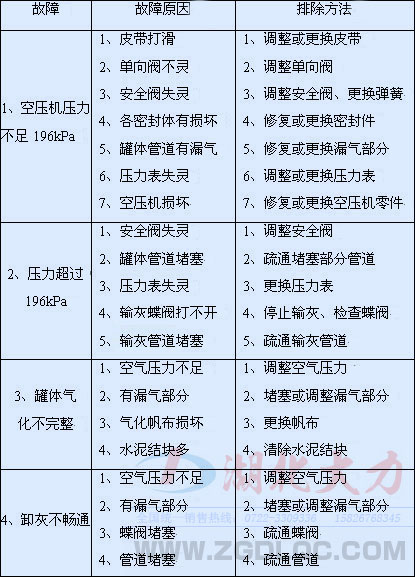

七、故障原因及排除方法
八、質量承諾書
質 量 承 諾：
公司對產品100%負責。
服務讓顧客100%滿意。
質 保 范 圍
（一）培訓人員
1、我廠可安排高級工程師組織集體培訓，學習理論及進行實際操作；
2、通過理論學習和實際操作后達到廠方技術要求；
第一、掌握專用車的基本理論、性能以及功能；
第二、按程序能熟練的操作；
第三、能排除一般技術故障。
（二）本廠生產的產品對質量實行“三包”即：包修---本廠改裝部分因出現質量問題半年免費保修（原車底盤質量問題由底盤生產廠負責）：包換---改裝部分有關零部件及總成確因質量問題，影響正常使用，本廠負責包換；包教---負責對產品使用人員免費培訓，使其正確掌握使用及維護保養的方法。
因操作使用不當以及交通事故等非正常原因損壞者，不在“三包”之列，因此而需本廠維修及更換零部件的要收取一定的工本費。
（三）維修分支機構、地點、技術力量、聯系方式：
1、分支機構：東風二汽技術服務站；
2、地點：所在省、地、市、縣均有；
3、技術力量：按二汽統一要求達到“工程師”等級的。
（四）免費維修方案以及期限
1、跟蹤服務時間：終身。
2、改裝部分在行駛10000公里內半年免費修理（不包括易損件）；
3、全天候24小時服務到位；
4、每年安排工程技術人員定期或不定期走訪，做到有故障及時排除，無故障積極預防。
（五）免費期后配件供應價格方式：
1、方式：在所在地“二汽東風技術服務站統一供貨，根據用戶要求由廠方直接發貨；
2、配件只收工本費，不加其它費用。
（六）聯系方式：
地址：湖北省隨州市兩水大道大力路特1號
電話：0722-3309336
傳真：0722-3309667
郵箱：zgdlqc@163.com
網址：http://www.wztcjx.com
湖北大力專用汽車制造有限公司-銷售總公司

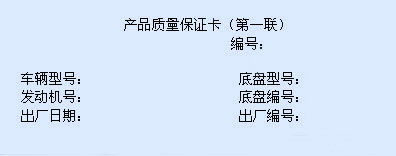

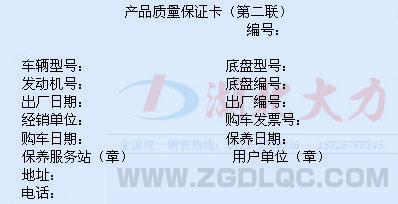

九、 附錄:產品質量保證卡
*此頁為保修的基本憑證，認真填寫并妥善保存*
☆您的正確填寫將是您獲得最優質服務的保證☆
大力牌
